نکات کلیدی در آموزش تعمیرات اینورتر و درایوهای صنعتی
درایو و اینورتر به‌عنوان اجزای کلیدی در سیستم‌های کنترل موتور الکتریکی، نقش بی‌بدیلی در بهینه‌سازی مصرف انرژی، افزایش کارایی، و کنترل دقیق سرعت و گشتاور موتور دارند. اینورتر درایوها به‌ویژه در پروژه‌های صنعتی، باید به‌طور مداوم و بدون وقفه کار کنند. در این شرایط، بروز خرابی یا اشکال در عملکرد اینورتر یا درایو می‌تواند منجر به توقف کل فرایند تولید شود. بنابراین، آموزش تعمیرات اینورتر و درایوهای صنعتی به‌عنوان یک مهارت کلیدی مطرح می‌شود که باید به‌صورت هدفمند و اصولی فرا گرفته شود.
۱. درک ساختار داخلی اینورتر و درایو

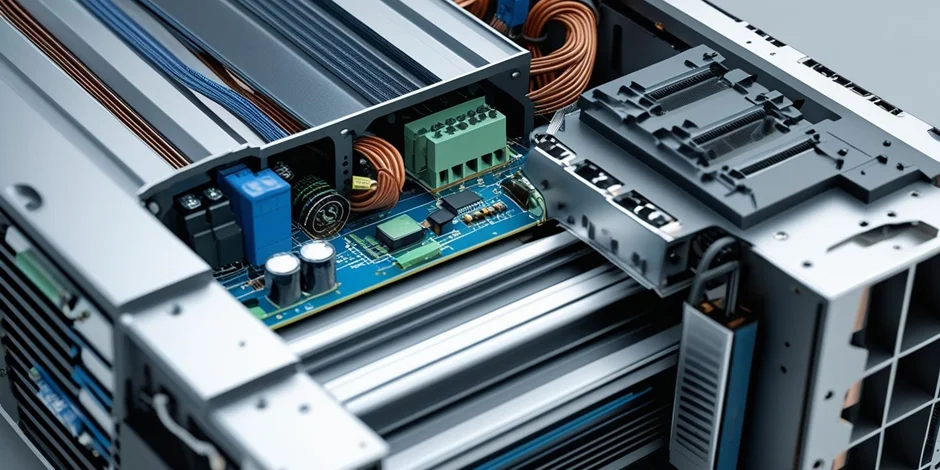

برای شروع آموزش تعمیرات، ابتدا باید ساختار داخلی اینورتر درایو را شناخت. این تجهیزات از اجزای اصلی زیر تشکیل شده‌اند:
- ماژول IGBT یا MOSFET: کلیدهای قدرت که وظیفه کنترل ولتاژ خروجی اینورتر را دارند.
- برد کنترل: مغز متفکر درایو اینورتر که با الگوریتم‌های کنترلی کار می‌کند.
- منبع تغذیه داخلی: برای تغذیه برد کنترل و سایر اجزای کمکی.
- فن و سیستم خنک‌سازی: برای کنترل دمای داخلی اینورتر درایو.
شناخت این اجزا، اولین قدم در آموزش تعمیرات درایو اینورتر صنعتی است.
۲. انواع خطاهای رایج در اینورتر درایو
در فرآیند تعمیرات، ابتدا باید خطاها و ایرادهای رایج در اینورتر درایو شناخته شوند:
- خطای ولتاژ زیاد یا کم (Over/Under Voltage)
- خطای جریان بیش از حد (Over Current)
- خطای گرمای زیاد (Over Temperature)
- خطای ارتباطی یا پارامتر اشتباه در تنظیمات درایو
- عدم روشن شدن اینورتر یا درایو به‌طور کامل
هر یک از این خطاها ممکن است به دلایل مختلفی ایجاد شوند که باید در فرآیند آموزش تعمیرات به‌طور جداگانه بررسی شوند.
۳. ابزارها و تجهیزات مورد نیاز برای تعمیرات اینورتر و درایو
در آموزش عملی تعمیرات اینورتر درایو، باید با تجهیزات مورد استفاده آشنا شد:
- مولتی‌متر دیجیتال: برای اندازه‌گیری ولتاژ، جریان و مقاومت.
- اسیلوسکوپ: برای مشاهده شکل موج‌های خروجی درایو.
- هویه و ابزار لحیم‌کاری: جهت تعویض قطعات معیوب روی برد اینورتر.
- نرم‌افزار مانیتورینگ برندهای مختلف درایو مثل LS، Delta، Siemens و…
بدون داشتن ابزار مناسب، هیچ تعمیرکار حرفه‌ای نمی‌تواند عملکرد دقیق یک درایو اینورتر را بررسی کند.
۴. فرآیند گام‌به‌گام عیب‌یابی در اینورتر درایو
یکی از اساسی‌ترین مهارت‌ها در آموزش تعمیرات، توانایی عیب‌یابی دقیق است. مراحل عیب‌یابی به‌صورت زیر انجام می‌شود:
گام اول: بررسی ظاهری
- کنترل سوختگی قطعات.
- بررسی سالم بودن فن و تهویه اینورتر درایو.
- مشاهده علائم خطا روی صفحه نمایش درایو.
گام دوم: تست ولتاژ ورودی و خروجی
- اندازه‌گیری ولتاژ سه‌فاز ورودی.
- بررسی خروجی به سمت موتور در شرایط کاری مختلف.
گام سوم: بررسی اجزای داخلی
- تست دیودها، IGBTها و خازن‌ها.
- بررسی برد کنترل برای قطع‌شدگی یا آسیب.
گام چهارم: تحلیل داده‌های نرم‌افزاری
- اتصال نرم‌افزار مانیتورینگ به درایو.
- مشاهده لاگ خطاها و رفتار لحظه‌ای اینورتر درایو.
۵. آموزش تعویض و تعمیر قطعات خاص در درایو اینورتر
در برخی موارد نیاز به تعویض قطعات است. در آموزش تعمیرات، باید یاد گرفت:
- چگونه یک IGBT معیوب را از روی برد جدا کرد.
- نحوه تشخیص خرابی خازن الکترولیتی با علائم ظاهری یا تست.
- جایگزینی قطعات کنترل نظیر اپتوکوپلر، رگولاتور ولتاژ یا CPU در برد اصلی درایو اینورتر.
همه این موارد نیازمند مهارت بالا در لحیم‌کاری و شناخت مدارهای قدرت و فرمان است.
۶. نکات ایمنی در آموزش تعمیرات اینورتر درایو
کار با اینورتر و درایو صنعتی، خطراتی مثل برق‌گرفتگی و انفجار قطعات دارد. بنابراین باید رعایت موارد ایمنی را در اولویت قرار داد:
- قطع کامل برق ورودی پیش از باز کردن درایو.
- تخلیه بار خازن‌های قدرت قبل از لمس اجزا.
- استفاده از تجهیزات محافظتی مانند دستکش عایق و کفش ایمنی.
آموزش تعمیرات اینورتر درایو بدون رعایت نکات ایمنی، ممکن است جان تعمیرکار را به خطر بیندازد.
۷. آموزش نگهداری پیشگیرانه از اینورتر درایو
بخشی از آموزش تعمیرات، شامل نگهداری دوره‌ای برای پیشگیری از خرابی است. اقداماتی مثل:
- پاک‌سازی فن‌ها و فیلترهای هوای اینورتر درایو.
- بررسی اتصالات مکانیکی و الکتریکی.
- بررسی و به‌روزرسانی پارامترهای تنظیمی.
با اجرای این اقدامات، احتمال خرابی درایو اینورتر کاهش می‌یابد و عمر مفید آن افزایش پیدا می‌کند.
۸. تفاوت تعمیر درایوهای برند مختلف
درایوهای برندهای مختلف مثل LS، Delta، Siemens، Schneider و Fuji ممکن است ساختار مشابهی داشته باشند، اما تفاوت‌هایی در:
- نرم‌افزار مانیتورینگ و عیب‌یابی
- پارامترهای تنظیمی
- ساختار برد کنترل
آموزش تعمیرات اینورتر درایو باید شامل آشنایی با تفاوت برندها نیز باشد تا تکنسین‌ها بتوانند در پروژه‌های مختلف موفق عمل کنند.
نتیجه‌گیری
آموزش تعمیرات اینورتر و درایوهای صنعتی، نیازمند دانش تئوری و تجربه عملی است. شناخت ساختار داخلی، یادگیری عیب‌یابی، استفاده از ابزار مناسب، رعایت اصول ایمنی و درک تفاوت برندها، اجزای کلیدی این آموزش هستند. با تسلط بر این مهارت‌ها، می‌توان ضمن کاهش هزینه‌های نگهداری، از توقف‌های ناگهانی در خطوط تولید صنعتی جلوگیری کرد. اینورتر و درایو، هر دو قلب تپنده سیستم‌های موتوری هستند و سلامت آن‌ها تضمین‌کننده سلامت کل سیستم است.
